Клинико-лабораторные этапы изготовления бюгельного протеза с замковой системой фиксации аттачменами

КЛИНИКО-ЛАБОРАТОРНЫЕ ЭТАПЫ ИЗГОТОВЛЕНИЯ БЮГЕЛЬНОГО ПРОТЕЗА С ЗАМКОВОЙ СИСТЕМОЙ ФИКСАЦИИ (АТТАЧМЕНАМИ)

замковый фиксация протез бюгельный

Общие этапы изготовления конструкции бюгельного протеза с аттачменами

Протезирование комбинированными протезами начинается с обследования, постановки диагноза, составления плана лечения. Для составления плана лечения изготавливают диагностические модели для оценки вертикального расстояния между зубными рядами, длины опорных зубов, плоскости окклюзии, топографии дефекта. Далее определяют центральную окклюзию, фиксируют модели в артикулятор для изучения пространства и места для расположения аттачмента между зубами-антагонистами (в случае использования экстракоронарного аттачмента). После выбора подходящего аттачмента проектируют конструкцию протеза на диагностических моделях.

После необходимой подготовки твердых тканей опорных зубов (лечение кариеса, депульпирование при необходимости, восстановление коронковой части с помощью анкерных штифтов) проводят препарирование опорных зубов по вышеописанной методике. Далее снимают двухслойный или однослойный (монофазный) оттиск силиконовым оттискным материалом, препарированные зубы покрывают временными коронкам. Определяют центральную окклюзию с формированием протетической плоскости.

В лаборатории зубной техник изготавливает разборную модель из супергипса, гипсует модели в артикулятор и моделирует каркас коронок опорных зубов с патрицей или матрицей аттачмена, установленной в параллелометре. Обязательным условием при использовании жесткого замкового крепления является фрезерование опорных коронок.

В клинике проводят припасовку каркаса коронок опорных зубов в полости рта. Определяют цвет керамической облицовки.

После нанесения зубным техником керамической облицовки в клинике проводят припасовку металлокерамических коронок опорных зубов. Выверяют окклюзионные контакты, цвет.

После глазуровочного обжига коронки фиксируют в полости рта на корригирующий оттискной материал во избежание смещения и снимают оттиск для изготовления съемной части комбинированного протеза. Возможно применение индивидуальной ложки, изготовленной по предварительному альгинатному оттиску. Опорные коронки с замковыми креплениями переходят в оттиск.

В лаборатории опорные коронки заливают воском и по полученному оттиску изготавливают рабочую модель.

К замковому креплению, установленному на опорных коронках, присоединяют комплементарную часть или ее аналог. В зависимости от типа замкового крепления и конструкции съемной части протеза модель дублируют или проводят моделирование каркаса на рабочей модели, используя беззольную пластмасс. После отливки изготовленный каркас припасовывают на модели. Затем проводят окончательную отделку каркаса, установку зубов на воске, замену воска на пластмассу, окончательную отделку протеза. Для многих конструкций замковых креплений именно на этом этапе фиксируют вторую часть аттачмена в каркасе съемной части протеза.

На заключительном этапе проводится проверка готового протеза в полости рта. Оценивают точность посадки аттачмена, проводят коррекцию окклюзионных контактов. Проверяют функции аттачмена (изначально он не должен быть активирован).

Цементирование несъемной конструкции осуществляют под контролем надетой съемной части. Между патрицей и матрицей должен быть помещен вазелин для предотвращения попадания цемента.

Необходимо дать пациенту рекомендации о правилах пользования и ухода за протезом, сроках контрольных осмотров, обучить правилам снятия и надевания протеза, назначить осмотр на следующий день.[6,12]

Клинико-лабораторные этапы изготовления бюгельного протеза с телескопической и замковой системой фиксации.

Занятие 8.

К опорно-фиксирующим приспособлениям съемных протезов, в том числе и бюгельных, отно­сятся всевозможные телескопические системы включающие различные конструкции коронок, опорных балок. Эта система характеризуется наличием двух конструктивных элементов — опорной (несъемной), фиксированной на зубах и съемного протеза.

Протезы с фиксацией телескопическими ко­ронками показаны при дефектах I,IIилиIIIклассов по Кеннеди. Опорные зубы, на которых крепятся телескопические коронки, должны быть устойчи­выми, без патологических изменений в тканях пародонта, оси опорных зубов параллельны. В антагонирующем зубном ряду не должно быть выраженного феномена Попова. Применение телескопических коронок считается наиболее показан­ным при дефектах с одиночно стоящими зубами, сохранившими нормальную высоту.

Изготовление телескопических коронок проти­вопоказано в следующих случаях:

1. наличие выра­женных патологических изменений в пародонте опорных зубов;

2. значительный наклон опорных зубов, не позволяющий создать параллельность между ними путем препарирования;

3. наличие сердечно­сосудистых заболеваний в анамнезе, не допускающих препарирования зубов;

4. патологическая стираемость твердых тканей зубов IIиIIIстепени.

Изготовление схемных протезов с телескопи­ческой системой фиксации включает следующее клинические и лабораторные этапы:

1. препариро­вание опорных зубов под внутренние коронки;

2. снятие слепков, получение рабочих моделей;

3. лабораторное изготовление внутренних коронок;

4. припасовка и фиксация внутренних коронок во рту больного;

5. получение рабочих слепков для наруж­ных коронок;

6. лабораторное изготовление наруж­ных коронок;

7. припасовка наружных коронок во рту больного;

8. снятие слепков для изготовления съемных протезов;

9. определение центральной окклюзии;

10. проверка восковой композиции съем­ных зубных протезов с искусственными зубами;

11. припасовка и наложение готового протеза.

Первая — внутренняя коронка готовится в фор­ме «наперстка» в зуботехнической лаборатории без восстановления анатомической формы зуба. При­пасовывают во рту, фиксируют цементом. После затвердевания цемента снимают слепок для изго­товления второй — наружной телескопической ко­ронки.

Моделировку наружной коронки проводят таким образом, чтобы по отношению к внутренней коронке образовался зазор в 0,5 мм с вестибуляр­ной, оральной и апроксимальной поверхностей и 1 мм по жевательной поверхности. В пришеечной области наружная коронка должна плотно приле­гать к внутренней (рис. 391, б).

Читать еще:  Межреберная невралгия у беременных: симптомы и лечение

К телескопическим системам следует отнести и балочную или штанговую фиксацию съемных проте­зов. Такая фиксация наиболее целесообразна при больших дефектахIIIкласса. На опорные зубы изготавливают коронки, к которым припаивают штанги. Впервые такую конструкцию предложил Вайсер (1911).

Эта конструкция включает в себя опорную несъемную часть в виде коронок или надкорневых колпачков, между которыми имеется штанга или балка (патрица); соответственно в базисе распола­гается металлическая контрштанга (матрица), точ­но повторяющая форму штанги.

Для укрепления в пластмассе к покрывной пла­стинке припаивают проволочные ответвления. За­рубежные фирмы выпускают пластмассовые и ме­таллические заготовки телескопических штанг с квадратным, элипсовидным и каплевидным сечением (рис.391, а). Такие штанги хорошо фиксируют про­тез при всех жевательных движениях и, кроме того, осуществляют надежную стабилизацию опорных зубов. Благодаря балке зубы объединяются в еди­ный блок, что делает их более устойчивыми к жевательному давлению.

Наилучшее применение этих штанг — включен­ные дефекты в боковых отделах при высокой коронковой части опорных зубов. При низкой корон­ке не хватает места для штанги и базиса.

Однако такая система фиксации протезов имеет ряд недостатков:

  • во-первых, такая конструкция слож­на по своему выполнению, так как вместо одного съемного протеза — необходимо изготовить два, то есть несъемный и съемный;
  • во-вторых, она связана всегда с изготовлением несъемного протеза, пока­зания к которому должны быть весьма ограничены из-за неизбежности препарирования твердых тка­ней зубов.

Поэтому штанговое крепление показано пре­имущественно при дефектах, осложненных заболе­ванием пародонта, когда необходимо стабилизиро­вать (иммобилизировать) опорные зубы. Соединение возможно в различных направлениях: сагитталь­ном, фронтальном, и даже в круговом (рис. 391, в).

Фиксация с помощью замковых креплений (аттачментов).

Замковое крепление (attachment) —состоит из двух (иногда и более) частей,матрицыипатрицы, которые вместе формируют высокоточное разборное соединение. Одна из этих частей может быть соединена с поверхностью искусственной коронки, фиксирована в корне зуба, укреплена на импланте, фиксирована при помощи адгезионной техники к твердым тканям коронки зуба. Другая — интегрирована в съемный протез и используется для обеспечения механического соединения.

Замковые крепления должны функционально обеспечивать:

  • Опору— сопротивление движению протеза по направлению к тканям протезного ложа;
  • Ретенцию— сопротивление движению протеза по направлению от тканей протезного ложа;
  • Возвратно-поступательные движения— противодействие силам, вызываемым ретенционными элементами;
  • Стабилизацию— противодействие силам, вызывающим смещение протеза во время функции;
  • Фиксацию— противодействие движению опорного зуба от протеза и движению протеза от опорного зуба.

Типы замковых креплений:

ПРЕЦИЗИОННЫЕ ЗАМКОВЫЕ КРЕПЛЕНИЯ (highprecisiondentalattachments):

Прецизионные замковые крепления являются высокоточными, изготавливаются фабрично путём фрезерования на станках с компьютерным управлением и имеют ограниченные допуски точности. Допустимая неточность в линейных размерах подобных замковых креплений составляет менее 0.01 мм. Состав и прочность сплавов из которых изготовлены прецизионные замковые крепления тоже строго регламентированы. Практически все высокоточные замковые крепления устанавливаются методом сварки (пайки) или технологии cast-on. Использование составных частей фабричного изготовления позволяет сравнительно легко осуществлять починку протезов.

ПОЛУПРЕЦИЗИОННЫЕ ЗАМКОВЫЕ КРЕПЛЕНИЯ(semi-precision dental attachments):

Полупрецизионные замковые крепления изготавливаются путём прямого литья по фабрично или индивидуально изготовленным пластиковым или восковым заготовкам. Большинство заготовок для полупрецизионных замковых креплений фабрично изготавливаются путём литьевого прессования из беззольных пластмасс. Подобные замковык крепления называются «полупрецизионными (полуточными)» т.к. точность их линейных размеров зависит от условий технологического процесса.

К положительным сторонам полупрецизионных замковых креплений можно отнести их относительно невысокую стоимость, возможность изготовления из любых имеющихся литьевых сплавов, отсутствие разнородных металлов в протезе, отсутствие необходимости в спайке/сварке частей замковых креплений и каркаса протеза.

Типы обеспечиваемой замковыми креплениями ретенции:

Активируемые ЗК— обеспечивают активную ретенцию между матрицей и патрицей, по мере пользования протезом могут быть повторно реактивированы. Являются ЗК выбора при изготовлении съемных протезов.

Неактивируемые ЗК— обеспечивают пассивную ретенцию между элементами, т.е. сила ретенции между матрицей и патрицей по всему периоду пользования протезом остаётся неизменной и не может быть увеличена или уменьшена. Наиболее часто подобные ЗК применяются при изготовлении разборных и сочленяемых мостовидных протезов или съёмных минипротезов.

Жёсткие и Лабильные замковые крепления:

В жёстких ЗК(solid/rigid attachments) их элементы неподвижны по отношению друг друга. ЗК такого типа рационально использовать при протезировании небольших включенных дефектов зубных рядов, когда вся жевательная нагрузка передается на опорные зубы.

В лабильных ЗК(resilient attachments) матрица и патрица соединены подвижно, что обеспечивает перераспределение нагрузки между опорными зубами и слизистой оболочкой протезного ложа. Лабильные ЗК применяются при протезировании концевых дефектов зубных рядов.

Классификация замковых креплений по типу конструктивных особенностей:

В современной стоматологической литературе принято разделять все типы ПЗК на 6 групп:

1. Внекоронковые ЗК (Extracoronal attachments)

2. Внутрикоронковые ЗК (Intracoronal attachments)

3. Суставные соединения (Auxillary attachments)

2.1 Общие этапы изготовления конструкции бюгельного протеза с аттачменами

Протезирование комбинированными протезами начинается с обследования, постановки диагноза, составления плана лечения. Для составления плана лечения изготавливают диагностические модели для оценки вертикального расстояния между зубными рядами, длины опорных зубов, плоскости окклюзии, топографии дефекта. Далее определяют центральную окклюзию, фиксируют модели в артикулятор для изучения пространства и места для расположения аттачмента между зубами-антагонистами (в случае использования экстракоронарного аттачмента). После выбора подходящего аттачмента проектируют конструкцию протеза на диагностических моделях.

Читать еще:  Невропатия лицевого нерва — симптомы, лечение

После необходимой подготовки твердых тканей опорных зубов (лечение кариеса, депульпирование при необходимости, восстановление коронковой части с помощью анкерных штифтов) проводят препарирование опорных зубов по вышеописанной методике. Далее снимают двухслойный или однослойный (монофазный) оттиск силиконовым оттискным материалом, препарированные зубы покрывают временными коронкам. Определяют центральную окклюзию с формированием протетической плоскости.

В лаборатории зубной техник изготавливает разборную модель из супергипса, гипсует модели в артикулятор и моделирует каркас коронок опорных зубов с патрицей или матрицей аттачмена, установленной в параллелометре. Обязательным условием при использовании жесткого замкового крепления является фрезерование опорных коронок.

В клинике проводят припасовку каркаса коронок опорных зубов в полости рта. Определяют цвет керамической облицовки.

После нанесения зубным техником керамической облицовки в клинике проводят припасовку металлокерамических коронок опорных зубов. Выверяют окклюзионные контакты, цвет.

После глазуровочного обжига коронки фиксируют в полости рта на корригирующий оттискной материал во избежание смещения и снимают оттиск для изготовления съемной части комбинированного протеза. Возможно применение индивидуальной ложки, изготовленной по предварительному альгинатному оттиску. Опорные коронки с замковыми креплениями переходят в оттиск.

В лаборатории опорные коронки заливают воском и по полученному оттиску изготавливают рабочую модель.

К замковому креплению, установленному на опорных коронках, присоединяют комплементарную часть или ее аналог. В зависимости от типа замкового крепления и конструкции съемной части протеза модель дублируют или проводят моделирование каркаса на рабочей модели, используя беззольную пластмасс. После отливки изготовленный каркас припасовывают на модели. Затем проводят окончательную отделку каркаса, установку зубов на воске, замену воска на пластмассу, окончательную отделку протеза. Для многих конструкций замковых креплений именно на этом этапе фиксируют вторую часть аттачмена в каркасе съемной части протеза.

На заключительном этапе проводится проверка готового протеза в полости рта. Оценивают точность посадки аттачмена, проводят коррекцию окклюзионных контактов. Проверяют функции аттачмена (изначально он не должен быть активирован).

Цементирование несъемной конструкции осуществляют под контролем надетой съемной части. Между патрицей и матрицей должен быть помещен вазелин для предотвращения попадания цемента.

Необходимо дать пациенту рекомендации о правилах пользования и ухода за протезом, сроках контрольных осмотров, обучить правилам снятия и надевания протеза, назначить осмотр на следующий день.[6,12]

2.2 Основные этапы изготовления бюгельного протеза со стержневыми и рельсовыми внекоронковыми аттачменами

Простейшие пластиковые стержневые аттачмены широко представленные на стоматологическом рынке. Конструкционные особенности данных стержневых пластиковых аттачменов имеет преимущество для зубных техников и пациентов дешевизна и отсутствие проблем в изготовлении, а также при использовании пациентом в быту. Различие между этими аттачменами лишь в конфигурации патричной части и материала, из которого изготовлена матричная часть замка. Матрица может быть изготовлена из тефлона, нейлона, лавсана и других износоустойчивых материалов. Этот тип аттачменов представляет собой жесткое экстракоронарное замковое крепление.

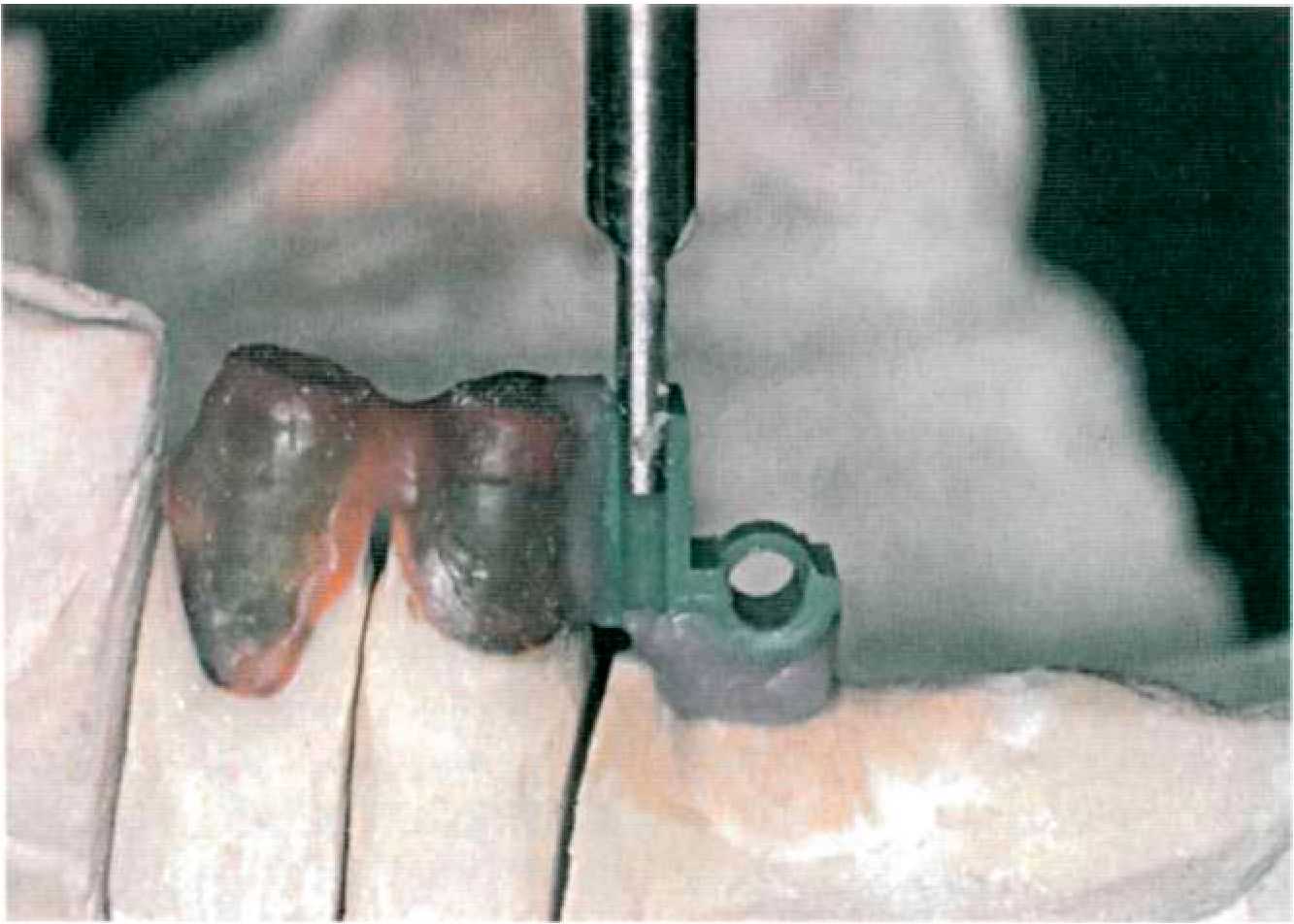

Зубной техник сначала моделирует опорные коронки и затем, с помощью параллелометра, патричный стержень фиксируется к восковой моделировке. Для рационального использования стержневых аттачменов под опорные коронки берется два зуба и на дистальной опоре фрезеруется место для стабилизатора, который необходим для адекватной передачи давления в частичных односторонних и двусторонних конструкциях.

Стабилизатор защищает аттачмен от эффекта кручения-вращения и действия «рычага». Стабилизатор и аттачмен должны быть взаимно параллельны. Для того, чтобы стержневой аттачмен и стабилизатор стали функциональным целым, стабилизатор и стержневая часть аттачмена должны быть соединены литой лапкой.

Далее, стержень для фиксации замка, при помощи параллометра, отделяют на уровне собственного замкового крепления. При отсутствии места по прикусу, на весь размер стержня патрицы, допустимо уменьшение величины аттачмена на 40% по высоте без потери ретенции.

Затем следует паковка, отливка и обработка литья. Обработка поверхности патрицы должна быть щадящей, чтобы избежать изменения стержневой части замка, которое может привести к потере матрицей ее фиксирующей функции. Вершину стержня патрицы обрабатывают по краю под 45 градусов, чтобы в дальнейшем избежать повреждения матричной части при фиксации протеза. После полировки припасовывают на профильный стержень матрицу и блокируем специальным воском нижнюю часть замка перед дублированием.

Следующим этапом дублируют модель при помощи силикона или гелевого материала на основе агар-агара и получают огнеупорную модель для изготовления литого бюгельного протеза. Вокруг огнеупорной копии профильного стержня с матрицей делаем восковую моделировку. Если защитка аттачмена, расположенная в бюгельном каркасе, будет облицовываться пластмассовым зубом или композитом, то на ее поверхности используются ретенции «перлы» или кристаллы. Возможна облицовка керамикой, если использовать бондинг фирмы «Bredent» для кобальт-хромовых сплавов.

После литья каркас протеза обрабатывается и полируется. Дальнейшие этапы работы не отличаются от общепринятых.

Рельсовые (вертикально скользящие) аттачмены по форме патричной части напоминают рельсу, установленную вертикально на искусственных коронках зубов со стороны дефекта. Патрица должна повторять контур десневого сосочка зуба и отстоять от него на 1 мм, размер патрицы зависит от высоты клинической коронки зуба. Матрица, чаще всего эластичная, укреплена в базисе съемного протеза.

Читать еще:  Самые эффективные методы лечения солевой зависимости

После обследования пациента и постановки диагноза составляется план лечения пациента. Обязательным этапом, обследования является изготовление диагностических моделей и определение конструктивного прикуса, для оценки вертикального расстояния, необходимого для расположения патрицы аттачмена, размеров и формы опорных зубов, топографии дефекта, характера атрофии альвеолярного отростка.

Препарирование зубов под опорные коронки литые или металлокерамические. Снятие рабочего (двойного) и вспомогательного слепков, отливка гипсовых моделей.

Далее следует определение центральной окклюзии и загипсовка моделей в артикулятор. Моделировка каркаса опорных коронок воском и установка при помощи параллелометра или параллелофреза беззольной заготовки патрицы аттачмена, фрезеровка на воске дополнительных направляющих пазов для стабилизатора и его плеча (интерлока) при помощи параллелофреза.

Далее производят замену восковой репродукции на металл и окончательное фрезерование основных частей замкового крепления для придания всем частям строгой параллельности.

Проводится припасовка каркаса коронок опорных зубов в полости рта и выбор цвета облицовочного слоя, нанесение техником керамической облицовки.

Припасовка металлокерамических коронок на препарированные зубы и снятие слепков эластическими слепочными массами проводятся врачом.

Установка эластичной матрицы на патрицу аттачмена, нанесение рисунка каркаса протеза и подготовка модели к дублированию (закрытие воском поднутрений, изоляция бюгельным воском седловидных частей протеза), дублирование модели при помощи силиконовой массы, получение огнеупорной модели, моделировка каркаса бюгельного протеза воском, литье на огнеупорной модели не отличаются от общепринятой технологии.

Следующими этапами изготовления являются: припасовка каркаса бюгельного протеза на модели, припасовка каркаса бюгельного протеза в полости рта, постановка искусственных зубов в артикуляторе, проверка конструкции протеза в полости рта, замена воска на пластмассу по обычной методике, шлифовка и полировка протеза. В готовом съемном протезе необходимо закрепить эластичную матрицу. Установка матрицы производится в металлическое ложе в каркасе съемного протеза при помощи специального ключа. При изготовлении съемного протеза без металлического каркаса и ложа для матрицы фиксация последней в базисе происходит в процессе полимеризации пластмассы. Однако возможность последующей легкой замены матрицы при ее износе невозможна. Замену матрицы проводят непосредственно во рту при помощи самотвердеющей пластмассы, которая может попасть в поднутрения атачмена и затруднить снятие протеза.

На последнем этапе производится припасовка протеза во рту. Фиксация несъемной части аттачмена производится при помощи композитного или стеклоиономерного цемента причем до окончательной кристаллизации убираются излишки цемента, накладывается съемная часть конструкции и пациент смыкает зубные ряды в положении центральной окклюзии. Снятие съемной конструкции производится после окончательной кристаллизации цемента, иногда протез можно снять на следующий день после наложения протеза.

Пациенты должны соблюдать гигиену рта, чистить зубы и протезы после каждого приема пищи, хранить в специальном закрытом контейнере при повышенной влажности. Необходимо являться на контрольные осмотры 1 раз в 6 месяцев для своевременной замены матриц и определения необходимости проведения перебазировки седловидной части протеза, поскольку атрофия альвеолярных отростков ведет к неравномерному распределению нагрузки и может вызвать деформацию замкового крепления и перегрузку пародонта опорных зубов.

ТЕЛЕСКОПИЧЕСКИЕ И ЗАМКОВЫЕ КРЕПЛЕНИЯ ЗУБНЫХ ПРОТЕЗОВ

КЛИНИКО-ЛАБОРАТОРНЫЕ ЭТАПЫ ИЗГОТОВЛЕНИЯ КОМБИНИРОВАННОГО ПРОТЕЗА С ЖЕСТКИМ ЗАМКОВЫМ КРЕПЛЕНИЕМ

Этап 1. Протезирование комбинированными протезами начинается с обследования, постановки диагноза, составления плана лечения.

Для составления плана лечения изготавливают диагностические модели для оценки вертикального расстояния между зубными рядами, длины опорных зубов, плоскости окклюзии, топографии дефекта.

Далее определяют центральную или привычную окклюзию, фиксируют модели в артикулятор для изучения пространства и места для расположения аттачмена между зубами-антагонистами (в случае использования экстракоронарного аттачмена).

После выбора подходящего аттачмена проектируют конструкцию протеза на диагностических моделях.

Для клинической ситуации, представленной на рисунке 103, было выбрано замковое крепление МК— 1.

Предостережение. Последовательность клинико-лабораторных этапов приводится на примере замкового крепления МК—1. Для определения лабораторных этапов работы с другими замковыми креплениями используйте рекомендации фирмы-производителя.

Далее снимают двухслойный или однослойный (монофазный) оттиск силиконовым оттискным материалом, препарированные зубы покрывают временными коронками (рис. 105). Определяют центральную окклюзию с формированием протетической плоскости.

Этап 3. В лаборатории зубной техник изготавливает разборную модель из супергипса, гипсует модели в артикулятор и моделирует каркас коронок опорных зубов с патрицей или матрицей аттачмена, установленной в параллелометре (рис. 106).

Обязательным условием при использовании жесткого замкового крепления является фрезерование опорных коронок (рис. 107).

Этап 5. После нанесения зубным техником керамической облицовки в клинике проводят припасовку металлокерамических коронок опорных зубов (рис. 109). Выверяют окклюзионные контакты, цвет.

Этап 6. После глазуровочного обжига коронки фиксируют в полости рта на корригирующий оттискной материал для избежания смещения (рис. 110) и снимают оттиск для изготовления съемной части комбинированного протеза. Возможно применение индивидуальной ложки, изготовленной по предварительному альгинатному оттиску. Опорные коронки с замковыми креплениями переходят в оттиск (рис. 111).

Этап 7. В лаборатории опорные коронки заливают воском и по полученному оттиску изготавливают рабочую модель (рис. 112). К замковому креплению, установленному на опорных коронках, присоединяют комплементарную часть (рис.113) или ее аналог.

В зависимости от типа замкового крепления и конструкции съемной части протеза модель дублируют или проводят моделировку каркаса на рабочей модели, используя беззольную пластмассу (рис. 114).
